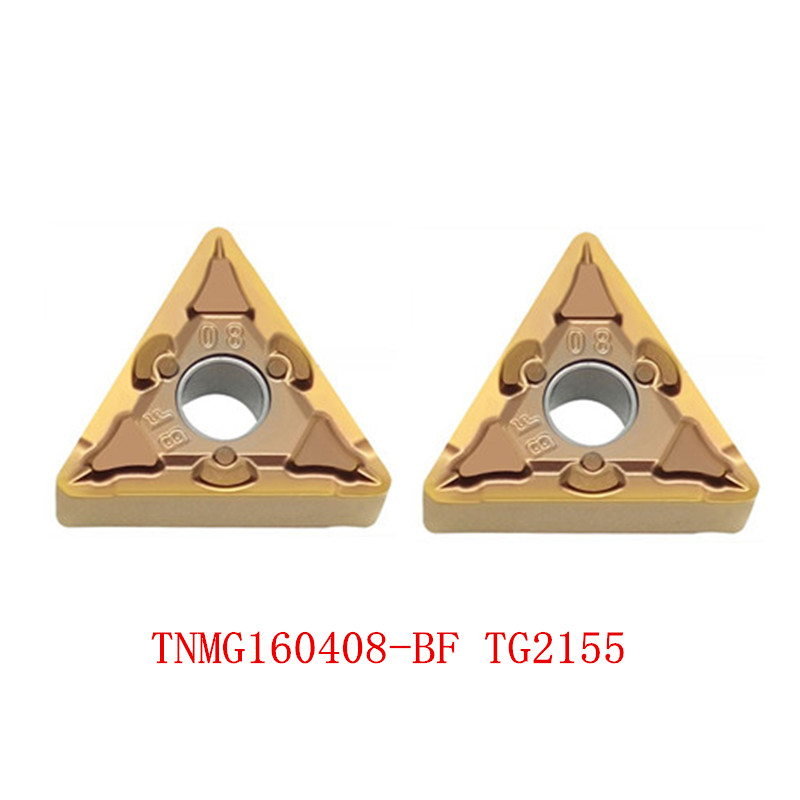

أدوات تحويل مخرطة CNC من TNMG

حول المنتج

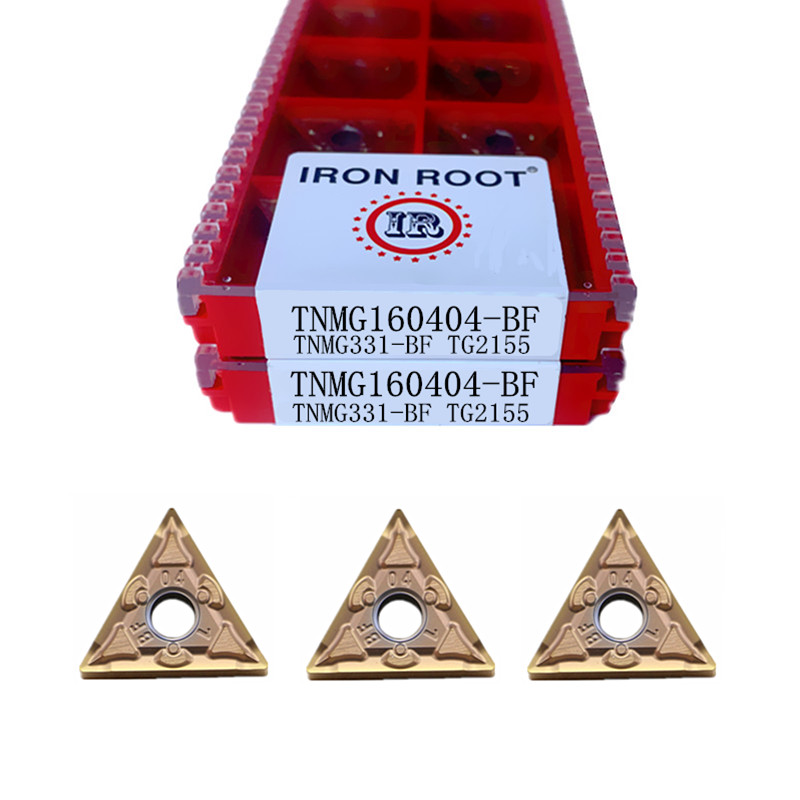

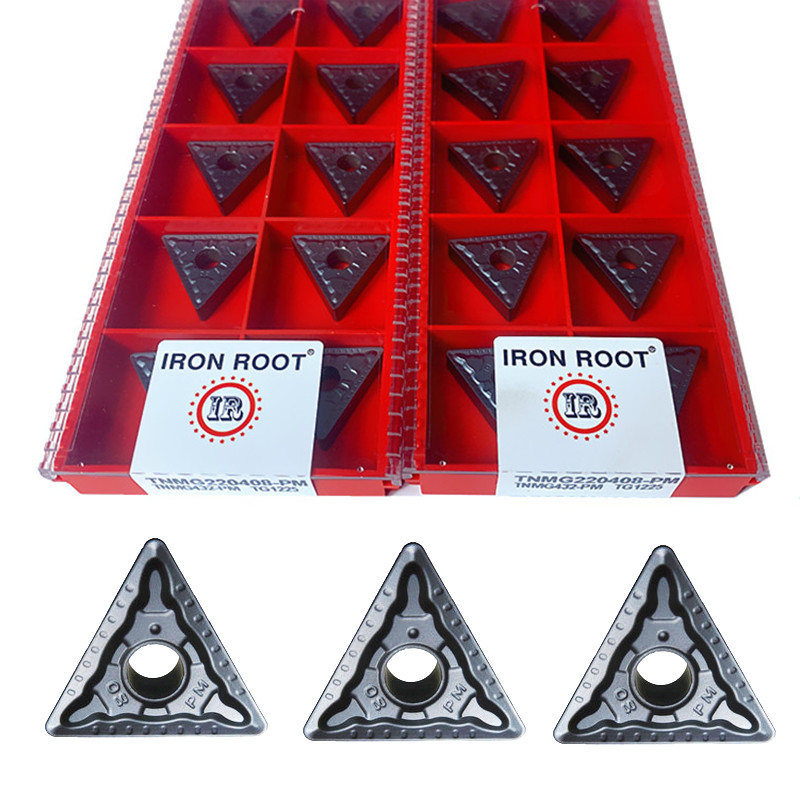

تتميز حشوات كربيد TNMG بشكلها المثلث بزاوية ميل سالبة، وهي مناسبة لمجموعة واسعة من المواد، بما في ذلك الفولاذ المقاوم للصدأ والحديد الزهر. يبلغ قطر حشوة TNMG 331 الدائرية (IC) 3/8 بوصة، وسمكها (S) 3/16 بوصة، ونصف قطر زاويتها (r) 1/64 بوصة. توفر هذه الحشوات ما يصل إلى ست حواف قطع، وهي مثبتة بفتحة تثبيت أسطوانية، مما يجعلها متعددة الاستخدامات لعمليات الخراطة المختلفة. على سبيل المثال، تتميز حشوة TNMG 331-PM T9215 بزاوية ميل سالبة وفئة M، وهي مصممة للقطع المتوسط ​​باستخدام مواد مثل الفولاذ والفولاذ المقاوم للصدأ.

تعمل الطلاءات المتقدمة مثل TiCN+Al2O3+TiN على تعزيز مقاومة التآكل وإطالة عمر الأداة، مما يوفر أداءً موثوقًا به في التشغيل عالي السرعة

المكونات الأساسية: ملحقات TNMG وحاملات الأدوات

• مادة إدراج TNMG:

• تيالن:يعزز مقاومة التآكل للصلب؛ ويطيل عمر الحافة بنسبة 40% مقارنة بالفولاذ غير المطلي.

• ألكرن:يقاوم التفاعلات الكيميائية مع الفولاذ المقاوم للصدأ؛ ويمنع BUE.

• غير مصقول:للمعادن غير الحديدية الناعمة (الألومنيوم 6061) لضمان التشطيبات الناعمة.

• للأغراض العامة (على سبيل المثال، K10، P20):صلابة متوازنة (90–92 HRA) ومتانة للفولاذ الكربوني والفولاذ السبائكي والحديد الزهر - مثالية لمتاجر الإنتاج المختلط.

• مقاومة لدرجات الحرارة العالية (على سبيل المثال، S30، H13):مدعم بـ TiCN/Al₂O₃ لتصنيع الفولاذ المقاوم للصدأ (304/316) والمعادن عالية السبائك، ويتحمل حرارة القطع التي تصل إلى 1000 درجة مئوية +.

• مُحسَّن غير حديدي (على سبيل المثال، K05):حبيبات فائقة الدقة (0.6–0.8 ميكرومتر) للألمنيوم/النحاس، مما يقلل من الحافة المتراكمة (BUE).

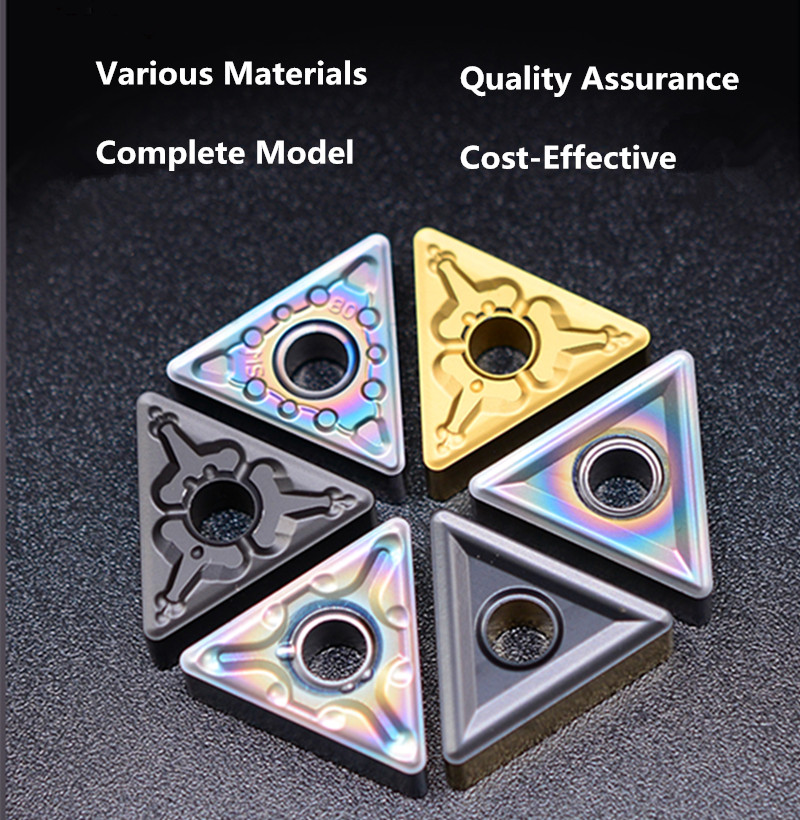

• درجات الكربيد:متوفر في عدة ركائز لتتناسب مع المواد:




• بناء حامل الأدوات:

• الجسم: فولاذ سبائك 42CrMo المطروق (HRC38–42) للصلابة؛ يقاوم الانحراف تحت قوى القطع الثقيلة (تصل إلى 6000 نيوتن).

• التثبيت: أنظمة القفل الإسفيني أو اللولبي للاحتفاظ بالإدخال بشكل آمن؛ مما يضمن إمكانية التكرار بمقدار ±0.002 مم أثناء تغيير الإدخال.

الميزات الرئيسية لأدوات الخراطة TNMG

1. الهندسة المثلثية لكفاءة متعددة الحواف

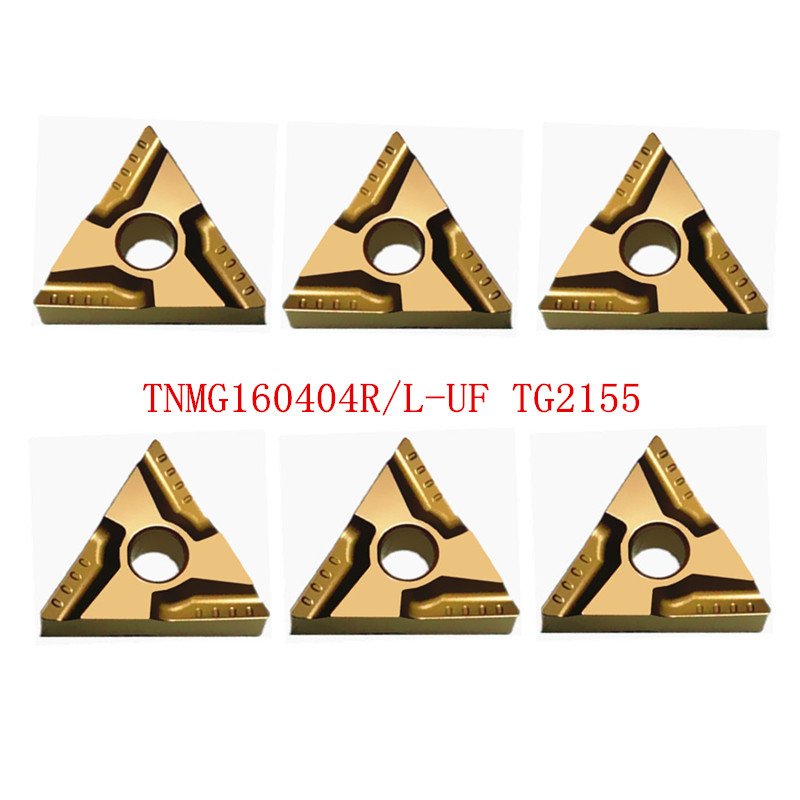

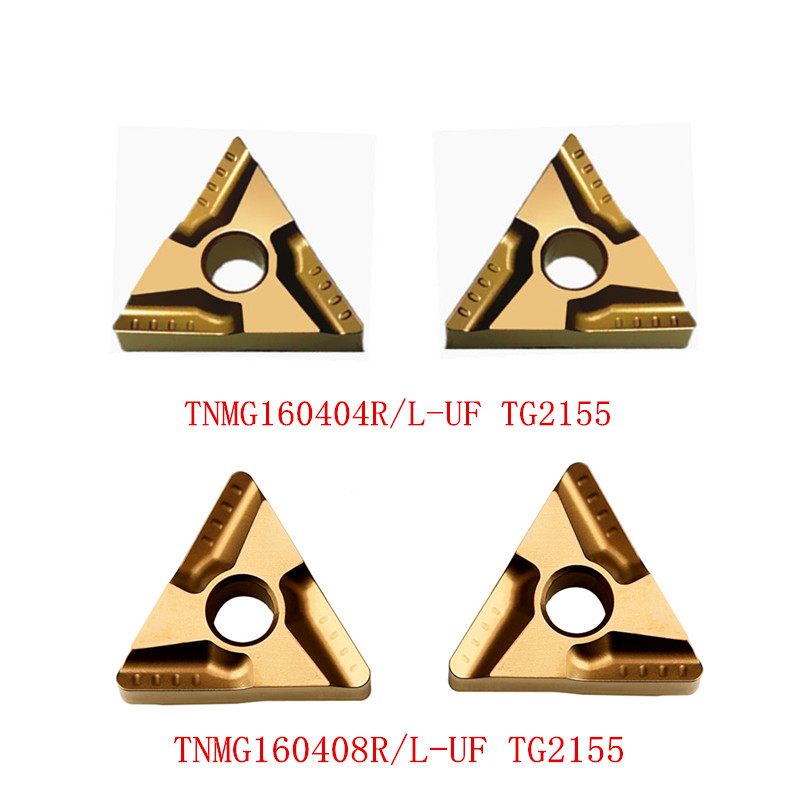

   تتميز ملحقات TNMG بتصميم مثلث بزاوية 80 درجة مع3 حواف قطع قابلة للاستخداممما يزيد من فعالية التكلفة (كل حافة توفر أداءً ثابتًا قبل الاستبدال). تتراوح الأحجام القياسية من TNMG 160404 (16 مم IC، سمك 4 مم، نصف قطر مقدمة 0.4 مم) إلى TNMG 220412، وهي مناسبة لجميع الأغراض، من الأعمدة ذات القطر الصغير إلى الأسطوانات الصناعية الكبيرة.
2. القدرة على التشطيب/التخشين ثنائي الغرض

• التخشين:تتحمل أخاديد كسر الرقائق العميقة (على سبيل المثال، النوع "M" أو "N") معدلات تغذية عالية (0.2–0.5 مم/دورة) لإزالة المواد بسرعة؛ وهي مثالية للأجزاء المزورة/المصبوبة.

• التشطيب:توفر أنصاف أقطار الأنف الصغيرة (0.2–0.8 مم) والحواف المصقولة تشطيبات سطحية دقيقة تصل إلى Ra 0.8 ميكرومتر؛ مثالية لمكونات السيارات (مثل أعمدة الكرنك) أو أدوات التثبيت الدقيقة.

• المعادن الحديدية: الفولاذ الكربوني (45#)، الفولاذ السبائكي (40Cr)، الحديد الزهر (HT200)، الفولاذ المقاوم للصدأ (304).

• المعادن غير الحديدية: الألومنيوم (6061/7075)، النحاس، النحاس الأصفر.

• سبائك عالية الحرارة: Inconel (لأجزاء الطيران، مع حشوات متخصصة من الدرجة H).

•


التطبيقات

• العمليات المستهدفة:

• الخراطة الخارجية (OD): معالجة الأسطح الأسطوانية (مثل الأعمدة والمسامير والأسطوانات الهيدروليكية).

• مواجهة:إنشاء أسطح نهائية مسطحة على قطع العمل (على سبيل المثال، واجهات كتلة المحرك).

• تحول الكتف:قطع الأسطح المتدرجة (على سبيل المثال، قطع التروس، وحوامل الشفة) بتسامح ضيق (±0.005 مم).

• الصناعات الرئيسية:

• السيارات: تصنيع أعمدة ناقل الحركة، ومحاور العجلات، ومكونات المحرك.

• الفضاء: تحويل دقيق لأقواس سبائك الألومنيوم أو مثبتات الفولاذ المقاوم للصدأ.

• الآلات الثقيلة: تشطيب أجزاء كبيرة من الحديد الزهر (مثل أغلفة المضخات) وتشطيب مقاعد المحامل.

• التصنيع العام: تحويل الأجزاء المعدنية حسب الطلب للمعدات الصناعية أو السلع الاستهلاكية.

مخرطات CNC متوافقة

• مخرطات CNC الأفقية: Fanuc 0i-TF, Haas ST-series, Mazak Quick Turn, Doosan Puma.

• مخرطة ذات سرير مائل:Okuma LB3000، سلسلة Nakamura-Tome SC (صلابة الرافعة للقطع الثقيل).

• مخرطات من النوع السويسري:Tsugami B0326 (مع إدخالات TNMG صغيرة للأجزاء ذات القطر الصغير مثل موصلات الإلكترونيات).

•


الأداء والعمر

• معلمات القطع الموصى بها:

• الفولاذ (45#): سرعة القطع 150–250 متر/دقيقة؛ 0.2–0.4 مم/دورة تغذية.

• الفولاذ المقاوم للصدأ (304): 80–150 م/دقيقة؛ 0.15–0.3 مم/دورة (أبطأ لتجنب التصلب الناتج عن العمل).

• الألومنيوم (6061): 800–1200 متر/دقيقة؛ 0.3–0.6 ملم/دورة.




• خدمة الحياة:

• الحشوات المطلية: 150–300 دقيقة لكل حافة (تصنيع الفولاذ)؛ 250–400 دقيقة (الألومنيوم).

• حاملات الأدوات: 7-10 سنوات من الاستخدام اليومي (8-12 ساعة / يوم) مع الصيانة المناسبة (التنظيف، وتزييت مسامير التثبيت).

شهادة المستخدم

ملخص

تجمع أدوات الخراطة CNC من TNMG بين الحشوات المثلثة متعددة الاستخدامات، وحوامل الأدوات المتينة، والتوافق الواسع مع المواد، مما يجعلها مثالية لأعمال التخشين والتشطيب. كفاءتها ودقتها وفعاليتها من حيث التكلفة تجعلها عنصرًا أساسيًا في ورش التصنيع الحديثة، سواءً لإنتاج كميات كبيرة من السيارات أو مكونات الطيران المخصصة.
