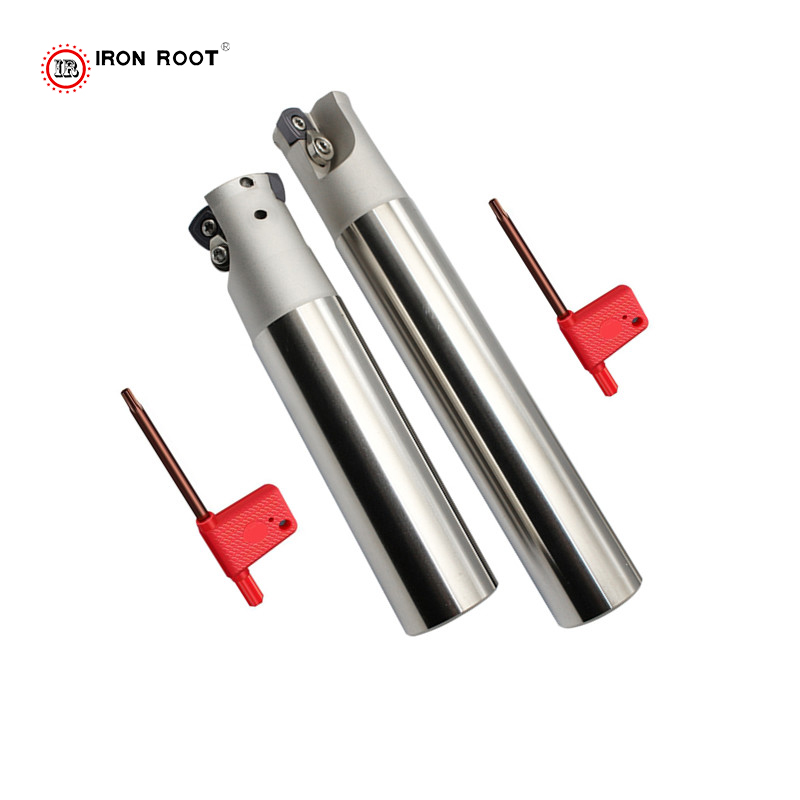

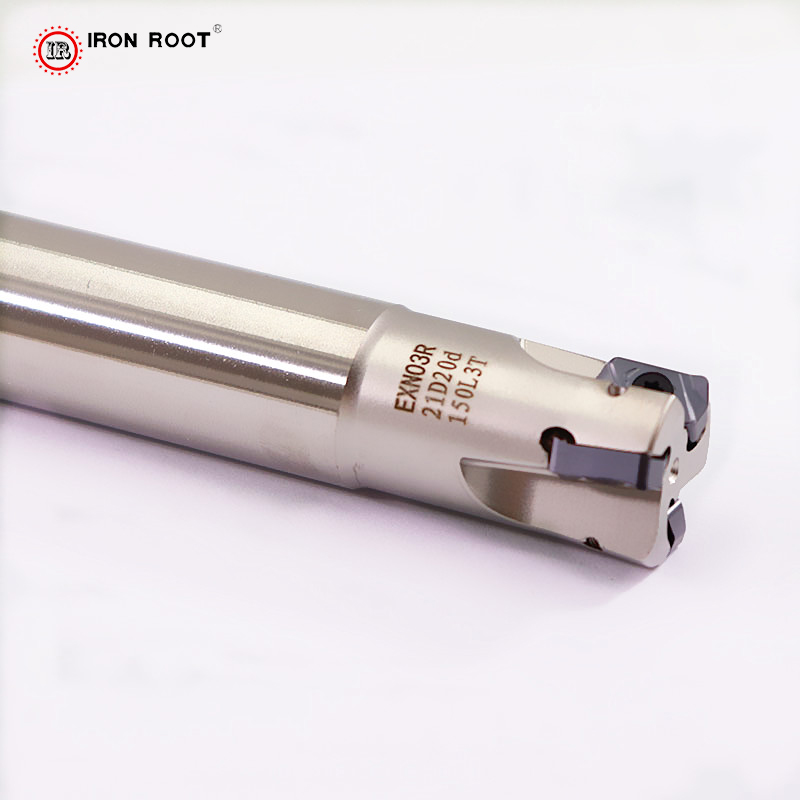

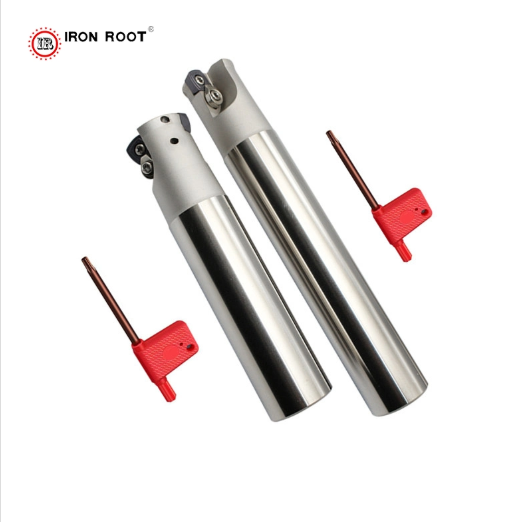

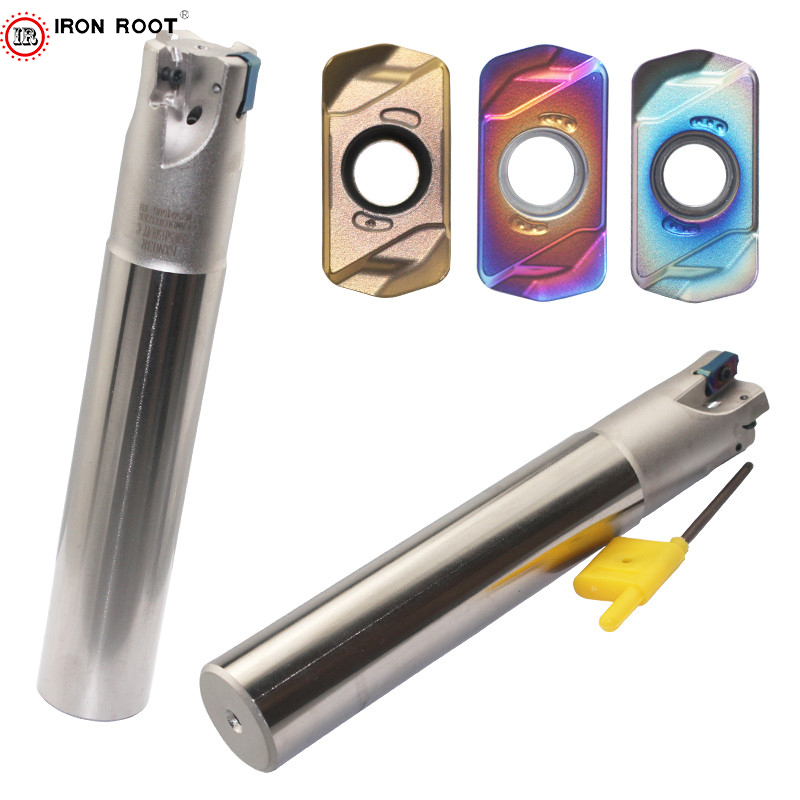

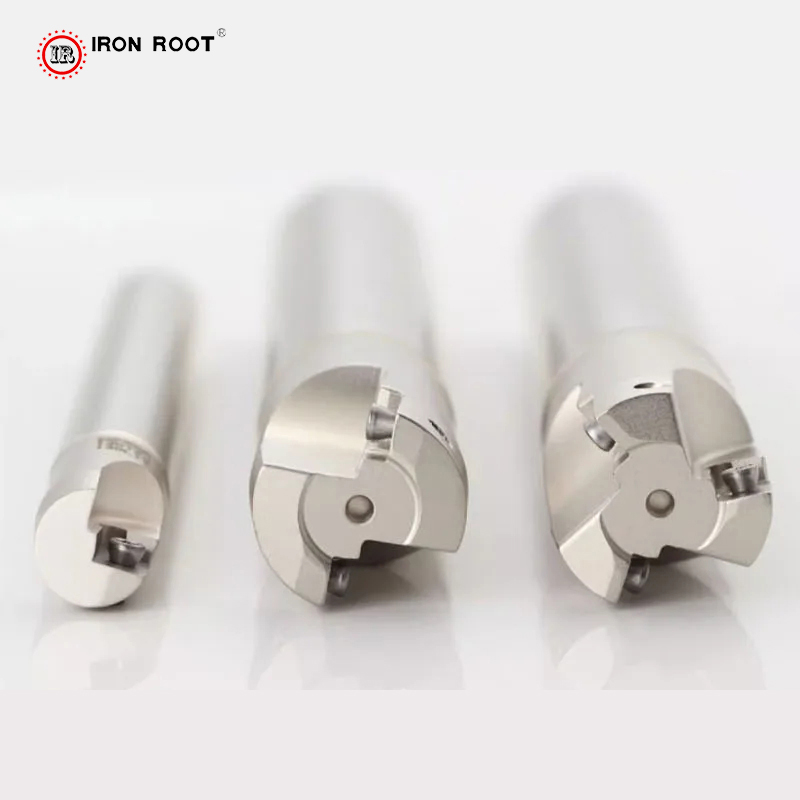

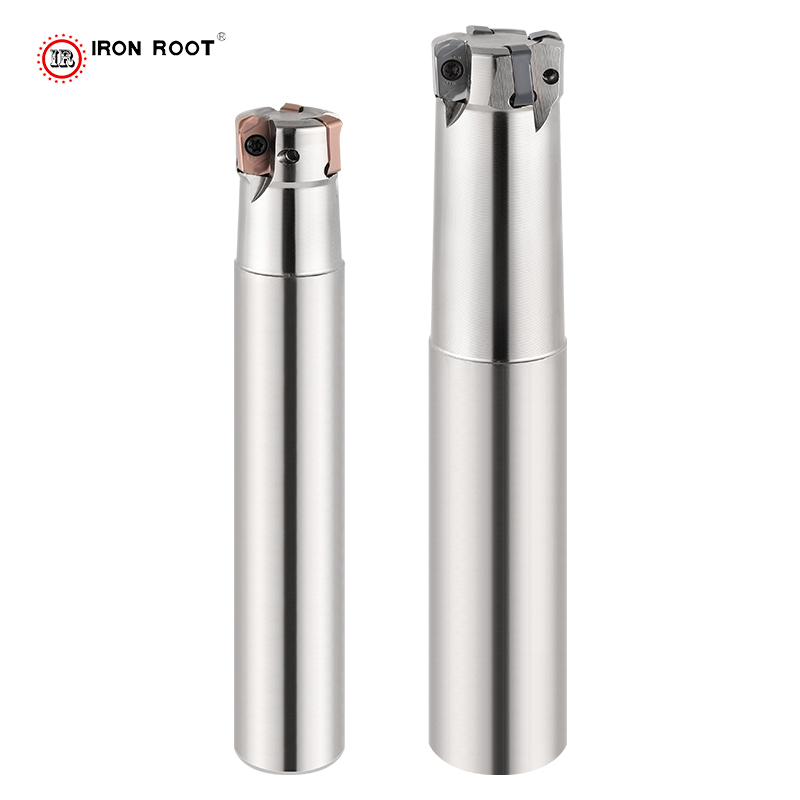

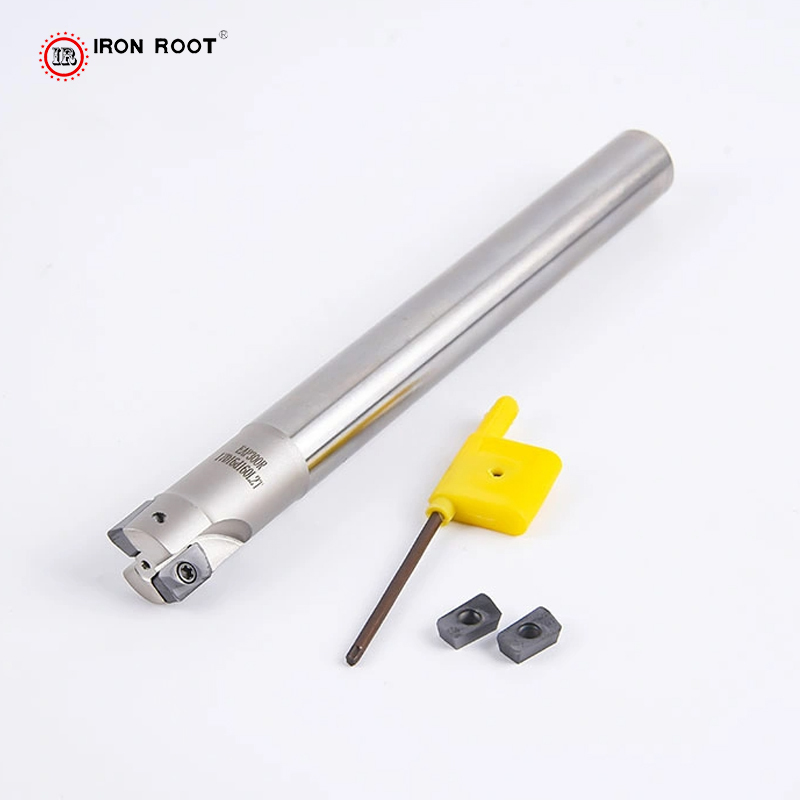

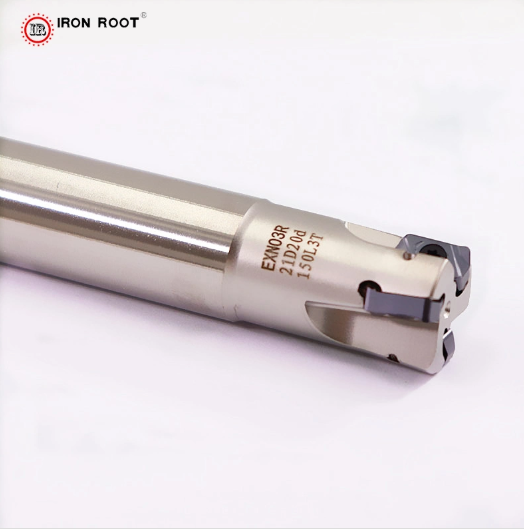

حامل أداة الطحن CNC

حول المنتج

يُعد حامل أداة الطحن مكونًا أساسيًا يُستخدم لتثبيت واستبدال أدوات الطحن في ماكينات CNC. ويلعب دورًا حيويًا في تحسين كفاءة التشغيل وضمان دقته.

1. الوظائف والمزايا:

(1) يسمح حامل أداة الطحن باستبدال الأداة بسرعة، مما يقلل بشكل كبير من وقت تعطل الماكينة ويحسن كفاءة الإنتاج.

(2) يضمن تحديد موضع الأداة بدقة أثناء التشغيل ويحافظ على دقة تشغيل قطعة العمل.

(3) تتوافق تصميمات حاملات أدوات الطحن الحديثة مع مجموعة متنوعة من الأدوات، مما يسمح لجهاز واحد بإكمال مجموعة متنوعة من مهام التصنيع.

(4) يتمتع حاملو أدوات الطحن عالية الجودة بهيكل قوي ويمكنهم تحمل العمل عالي الكثافة على المدى الطويل، مما يقلل من متطلبات الصيانة.

المواد والبناء

• مادة الجسم:مُصنَّع أساسًا من فولاذ سبائك عالي القوة (42CrMo أو 40CrNiMoA) بمعالجة حرارية تصل إلى 38-45 HRC. هذا يضمن صلابةً تقاوم الانحراف تحت قوى قطع شديدة (تصل إلى 8000 نيوتن) ومتانةً ضد الاهتزازات طويلة الأمد.

• مكونات التثبيت:فولاذ مقسّى (58–62 HRC) للمشابك والبراغي وآليات القفل، مما يحافظ على ثبات الأداة بشكل آمن حتى بعد أكثر من 5000 تغيير للأداة.

• معالجات الأسطح والواجهات:

• طلاء أكسيد أسود:يعزز مقاومة التآكل للاستخدام في البيئات الغنية بالمواد المبردة (على سبيل المثال، تشغيل السيارات).

• واجهات أرضية دقيقة:يتم تأريض واجهات HSK أو CAT أو BT أو ISO إلى حد ±0.001 مم، مما يضمن اتصالًا سلسًا للمحور وتقليل الانحراف إلى أدنى حد.

• موازنة الدرجات:تتوافق معظم الموديلات مع معايير التوازن ISO 1940-1 G2.5، وتدعم سرعات عالية للمغزل (تصل إلى 20000 دورة في الدقيقة) دون اهتزاز.

2. المعايير الفنية:

(1) تشير سرعة الطحن (V) إلى السرعة المحيطية لقاطع الطحن عندما يدور، بوحدة م/دقيقة، وصيغة الحساب هي \( V = \frac{\pi DN}{1000} \)، حيث \( D \) هو قطر قاطع الطحن (مم) و\( N \) هي سرعة المغزل (قاطع الطحن) (دورة في الدقيقة).

(2) يعد نطاق سرعة المغزل معلمة أساسية تحدد سرعة المعالجة التي يمكن لحامل أداة الطحن التكيف معها، والتي يتم التعبير عنها عادةً بعدد الدورات في الدقيقة (rpm).

الميزات الرئيسية

1. تغييرات سريعة وقابلة للتكرار في الأدوات
   مزودة بواجهات قياسية (HSK-A/B، CAT40/50، BT30/40) وآليات قفل سريع (مثل المشبك الهيدروليكي أو الميكانيكي)، تستغرق عمليات تبديل الأدوات من 10 إلى 30 ثانية، مما يقلل وقت التوقف بنسبة 80% مقارنةً بالحاملات اليدوية. تبلغ قابلية التكرار ±0.002 مم، مما يُغني عن إعادة معايرة الإزاحات بين التغييرات.
2. انخفاض كبير في معدل الجريان من أجل الدقة
   الأسطح الحساسة (مخروط الأداة، قاعدة المشبك) مُشَغَّلة بدقة لضمان انحراف ≤0.003 مم عند طرف الأداة. يضمن هذا الثبات ثبات أعماق القطع وتشطيبات السطح (Ra ≤ 1.6 ميكرومتر)، وهو أمر ضروري للمهام عالية الدقة مثل طحن الكنتور أو التثقيب الدقيق.
3. توافق واسع النطاق للأدوات
   يتسع لأدوات قطع متنوعة: قواطع طرفية (مسطحة، كروية)، قواطع سطحية، مثاقب، مثاقب ثقوب، وقواطع (مقاسات ساق من 3 مم إلى 25 مم). حامل واحد يتيح التبديل بين الأدوات لأداء مهام متعددة (مثل: الطحن ← الحفر ← الشطب)، مما يقلل من مخزون الحامل بنسبة 60%.
4. تعدد الاستخدامات للسرعة العالية والتحمل الشديد

• نماذج عالية السرعة:تدعم واجهات HSK-E/F سرعات المغزل التي تصل إلى 40000 دورة في الدقيقة للعمل الدقيق ذي المهام الخفيفة (على سبيل المثال، تشغيل مكونات الإلكترونيات).

• نماذج الثقيلة:تتعامل حاملات CAT50/BT50 مع القطع العميقة ومعدلات التغذية العالية (0.3–0.8 مم/سن) لتشغيل الأجزاء الكبيرة (على سبيل المثال، قطع التروس الصناعية).

3. سيناريوهات التطبيق:

تُستخدم حاملات أدوات الطحن على نطاق واسع في صناعة الآلات، وخاصةً في مجالات تصنيع القوالب وتصنيع أغلفة الكنتور المعقدة. وتلعب دورًا هامًا في عمليات تصنيع محددة، مثل طحن الفتحات على شكل حرف T، وطحن التشكيل، وطحن الخيوط.

يُعد حامل أداة الطحن مكونًا أساسيًا لتحسين قدرة المعالجة وكفاءة أدوات ماكينات التحكم الرقمي (CNC). يُعد اختيار حامل أداة الطحن المناسب أمرًا بالغ الأهمية لضمان جودة المعالجة وكفاءة الإنتاج.

التطبيقات

• العمليات المستهدفة:

• الطحن: الطحن الوجهي، الطحن الجانبي، الطحن الكنتوري، الشق، والجيب.

• المهام المشتركة: الحفر، والتوسيع، والنقر (عند الاقتران بأدوات متوافقة).

• المواد التي تم التعامل معها:الفولاذ الكربوني، والفولاذ السبائكي، والفولاذ المقاوم للصدأ، والألمنيوم، والحديد الزهر، والمركبات (على سبيل المثال، ألياف الكربون).

• الصناعات الرئيسية:

• السيارات: تصنيع كتل المحرك، وحالات ناقل الحركة، ومكونات الهيكل.

• الفضاء: الطحن الدقيق لأجزاء الطائرات المصنوعة من التيتانيوم أو الألومنيوم (على سبيل المثال، أعمدة الأجنحة).

• الإلكترونيات: الطحن الدقيق لإطارات الهواتف الذكية أو مشتتات الحرارة للوحات الدوائر المطبوعة.

• القالب والموت: خشونة وتشطيب تجاويف قالب الحقن.




الآلات المتوافقة

• ماكينات الطحن CNC: Fanuc Robodrill، وسلسلة Haas VF، وMazak VTC، وDMG MORI DMC.

• مراكز التصنيع الرأسية (VMCs):مثالي للأجزاء الصغيرة والمتوسطة؛ مقترن بواجهات HSK/BT.

• مراكز التصنيع الأفقية (HMCs):تستخدم لإنتاج أجزاء كبيرة؛ متوافقة مع حاملات CAT/HSK شديدة التحمل.

• مراكز التصنيع عالية السرعة: يدعم سرعات المغزل التي تصل إلى 40,000 دورة في الدقيقة (حاملات HSK-E/F) للعمل الإلكتروني الدقيق.

•


الأداء والعمر

• معلمات التشغيل الموصى بها:

• سرعة المغزل: 1000–40000 دورة في الدقيقة (تختلف حسب الواجهة ودرجة التوازن).

• أقصى عزم دوران: 50–500 نيوتن متر (اعتمادًا على حجم الحامل؛ يتحمل حامل BT50/CAT50 عزم دوران أعلى).

• خدمة الحياة:

• أجسام من الفولاذ السبائكي: 7-10 سنوات من الاستخدام اليومي (8-12 ساعة / يوم) في الظروف القياسية.

• مكونات التثبيت: 3-5 سنوات قبل الاستبدال (تتآكل المشابك/المسامير بشكل أسرع من الهياكل).

• تعمل الطلاءات المقاومة للتآكل على إطالة العمر الافتراضي لمدة تتراوح بين 2 إلى 3 سنوات في بيئات التشغيل الرطبة.

شهادة المستخدم

تقول سارة تشين، مشرفة الإنتاج في شركة Precision Mold Tech: "لقد قلّصت حوامل أدوات الطحن HSK63 لدينا وقت الإعداد إلى النصف، حيث نستبدل الآن مطاحن الطرف ومطاحن السطح في 20 ثانية فقط، دون الحاجة إلى إعادة المعايرة. فاقد التماسك منخفض للغاية، حيث انخفضت سماكة تجاويف القالب لدينا من 3.2 ميكرومتر إلى 1.2 ميكرومتر، مما يلغي الحاجة إلى التلميع. حتى بعد 3 سنوات من الاستخدام اليومي، لا تزال الحوامل تحافظ على ثباتها كما لو كانت جديدة. إنها أساس إنتاجنا عالي الدقة."

ملخص
